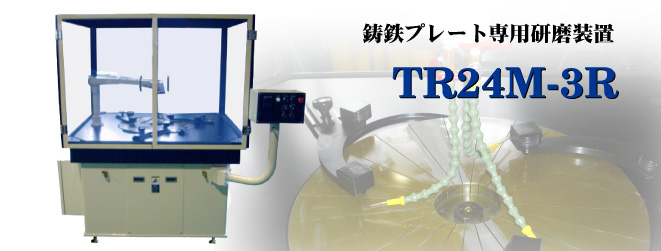

ラッピング装置
本装置は鋳鉄定盤の使用する為の専用装置になります。
油性アルミナ・GC研磨材を用いた遊離砥粒研磨加工が可能になります。
金属部品(メカニカルシール・自動車部品)やセラミック部品・ガラス部品などの幅広い研磨に対応しております。
油性アルミナ・GC研磨材を用いた遊離砥粒研磨加工が可能になります。
金属部品(メカニカルシール・自動車部品)やセラミック部品・ガラス部品などの幅広い研磨に対応しております。
加工軸が最大3軸まで対応可能ですので量産加工にも適しております。

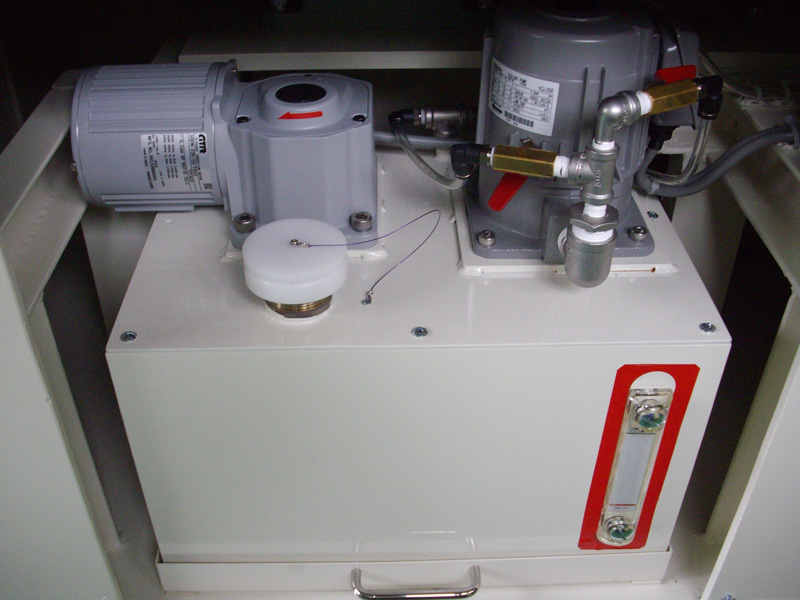

装置内に攪拌スラリータンクが標準仕様になっている為、追加の設置スペースの確保が必要ありません。
作業性を考え操作パネルをペンダント式にしている為作業性と安全性に優れた装置になります。
装置内に攪拌スラリータンクが標準仕様になっている為、追加の設置スペースの確保が必要ありません。
作業性を考え操作パネルをペンダント式にしている為作業性と安全性に優れた装置になります。
※ 下記仕様はスタンダードモデルのものです。
ラッププレート関係 | |
---|---|
ラッププレートの大きさ | 外径φ610mm |
ラッププレートの回転数 | 〜60rpm |
テーブル回転用電動機 | 1.5kw 200v |
加工時間設定 | デジタルタイマー(時間 任意設定方式) |

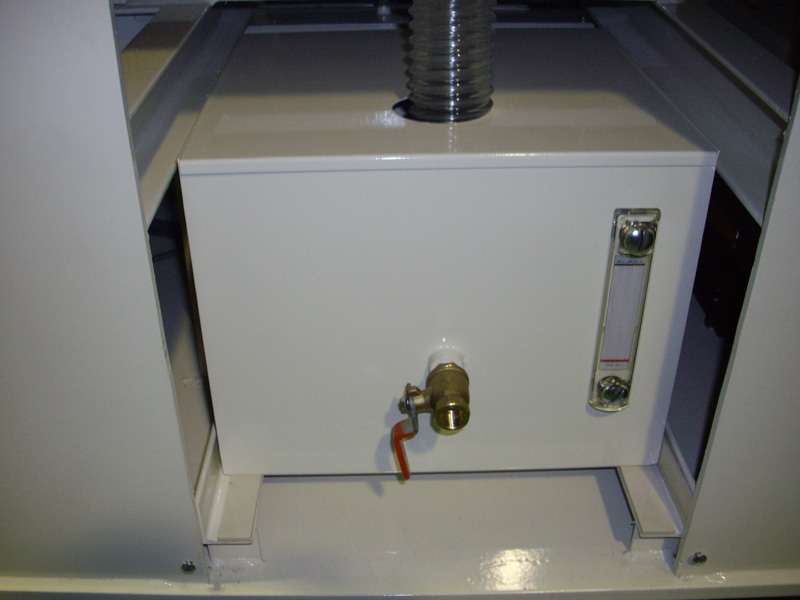

スラリータンク | 供給用・廃液用 タンク付き |

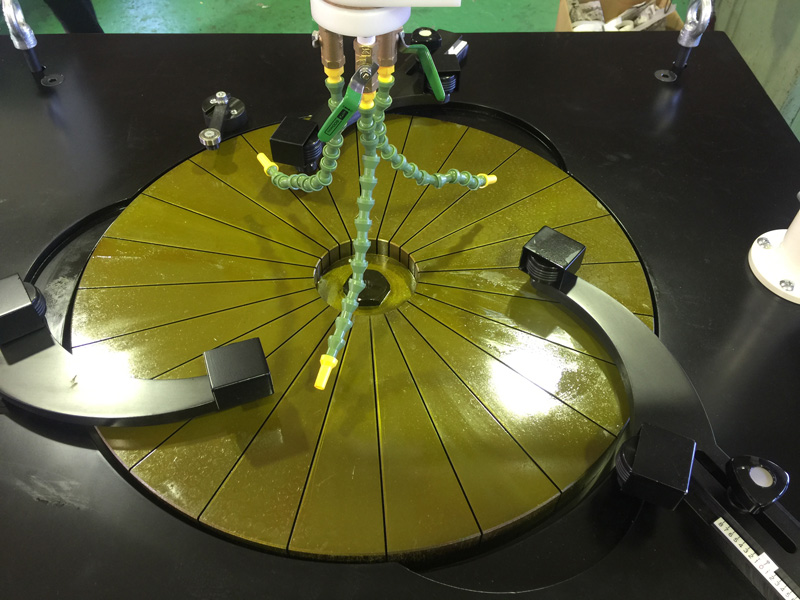

スラリー供給方式 | チューブ滴下 |

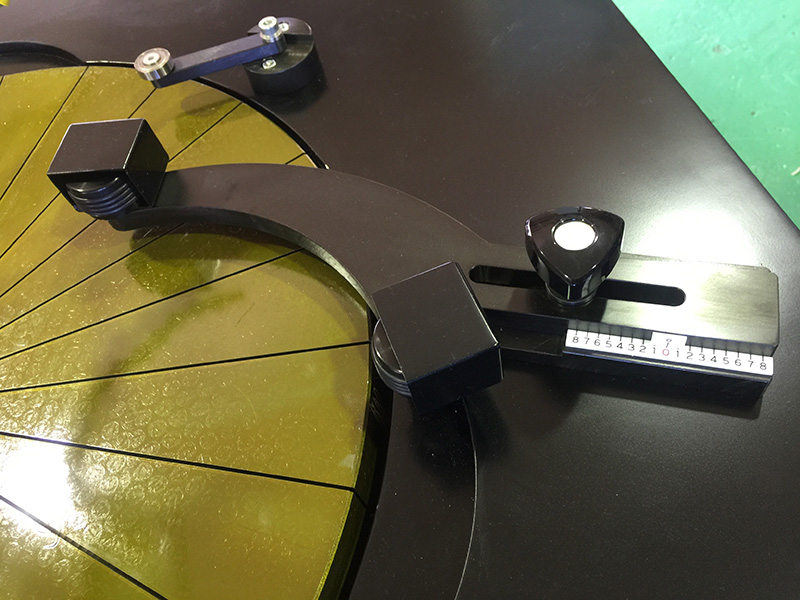

ローラーアーム | 最大3軸 |
加工対象 | |
対象ワーク最大 丸 | φ 286mm |
装置重量寸法 | |
寸法 (※幅 × 奥行 × 高さ) | 1,510mm × 1,060mm
× 1,237mm |
カバー寸法(オプション) | 1,000mm × 1,000mm × 400mm × t5mm |
装置重量(フル装備) | 約1,000kg |
電源 | AC200V 3相 50Hz |
ブレーカー定格電流 | 20A |
